Карты, метки UHF

Карты UHF

Карты UHF работают на частоте в диапазоне 860-960МГц.

Наиболее популярные чипы, используемые в бесконтактных UHF-картах, — это чипы: Alien H3, Impinj Monza 4.

Возможно изготовление UHF карт с другими чипами, перечень которых приведен в таблице:

	Model		EPC	User	TID	Reserved
UHF 860-960MHz	NXP	UCODE7	128	\	96	\
		UCODE7m	128	32	96	\
		UCODE7xm	448	1	96	64
		UCODE7xm+	448	2	96	64
		UCODE8	128	\	96	64
	Impinj	Monza 4E	496	128	96	64
		Monza 4QT	96(public) 128(aprivate)	512	96	64
		Monza 4D	128	32	96	64
		Monza 5	128	32	96	64
		Monza R6	96	\	96	\
		Monza R6-A	96	\	96	\
		Monza R6-P	128(default) 96(max)	32(default) 64(max)	96	64
	EM	EM4423	128/22	160/64	96	64
		EM4324	96	720	96	64
		EM4325	352	3072	96	64
	Alien	Alien H3	96	512	64	64
		Alien H4	128	128	64	64

Карты UHF изготавливаются как белые карты, без печати, либо с печатью по макету заказчика.

Возможно изготовление гибридных 2-х чиповых карт:

• UHF + Em Marine;
• UHF + MIFARE.

Подробно о двухчиповых картах.

Метки UHF

Метки UHF используются в различных приложениях: для идентификации товаров и изделий на производстве, на транспорте, в торговле, в библиотеках, а также в технологии NFC.

Особенностью UHF меток является небольшая толщина и разнообразие размеров. Метка может быть вложена в объект либо приклеена на его поверхность. Метки со специальным слоем могут закрепляться на металлических поверхностях.

Бумажные и PET метки

Размеры, мм:	86×54, 80×50, 73×23, 55×17, 50×50, 45×45, 40×25, 38×25, 37×19, 35×35, 25×25, 30×15, 18×18
Диаметр, мм:	45/ 40/ 35/ 30/ 27/ 25/ 18
Толщина, мм:	0,35 / 0,55
Температура хранения, °C:	-20 до +55
Частота, МГц:	860 — 960
Чипы:	Alien H3, Impinj M4

Персонализация:

• печать логотипов;
• печать порядковых номеров: серийных номеров чипов (UID);
• кодирование чипов;
• установка на металлические поверхности;
• скотч 3M.

Применение:

• производство;
• логистика;
• библиотеки;
• NFC.

UHF метки на металл

UHF метки данного типа специально спроектированы для установки на металлические поверхности.

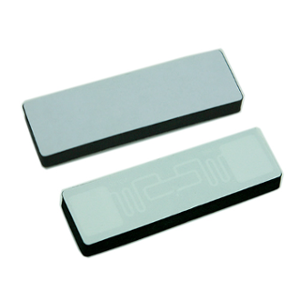

FR-4 метки

Отличительно особенностью данного типа UHF меток на металл является высокая прочность и устойчивое считывание.

В отличие от керамических меток (которые обладают высокой твердостью но, в тоже время, и хрупкостью), метки из материала FR-4 прочны и не трескаются от ударных нагрузок.

Размеры, мм:	36×13, 90×11, 95×25, 80×20
Тип:	пассивная метка, чтение/запись
Частота, МГц:	860 — 960
Протокол:	EPC global Gen2 (ISO18000-6C)
Чип:	Alien H3, Impinj M4
Память:	EPC 96 bit, User 512 bit
Дальность чтения, м:	1 - 3 м (зависит от считки)
Температура, °C:	-20 до +120
Класс защиты:	IP68
Скотч:	3M9495LE (-40 ~ +150°C)

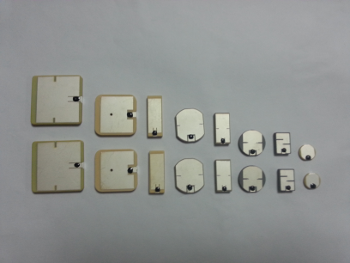

Керамические метки

Керамические метки отличаются небольшими размерами, высокой прочностью и значительной дальностью считывания.

Размеры, мм:	30×30, 25×25, 21×17, 25×9, 19×9, 13×9, 16×2
Диаметр:	d=10×1,5мм, d=16×2мм
Тип:	пассивная метка, чтение/запись
Частота, МГц:	860 — 960
Протокол:	EPC global Gen2 (ISO18000-6C)
Чип:	Alien H3, Impinj M4
Память:	EPC 96 bit, User 512 bit
Дальность чтения, м:	2 м (зависит от считки)
Температура, °C:	-20 до +200
Класс защиты:	IP68
Скотч:	3M9495LE (-40 ~ +150°C)

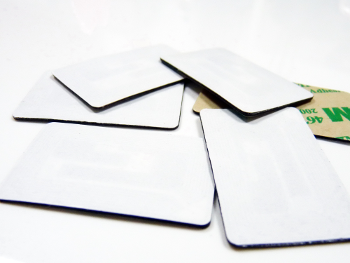

Гибкие метки на металл

Гибкие UHF метки на металл изготавливаются из бумаги или тонкого пластика PET, и имеют специальную подложку, обеспечивающую читабельность метки при наклейке на металлическую поверхность.

Размеры:	95×22×3 мм — дальность чтения 6 м; 36×13×3 мм — дальность чтения 2 м
Частота, МГц:	860 — 960
Протокол:	EPC global Gen2 (ISO18000-6C)
Чип:	Alien H3, Impinj M4
