БЕСКОНТАКТНЫЕ СМАРТ-КАРТЫ MIFARE®

Общая информация :: Образцы

Бесконтактная пластиковая карта MIFARE Classic 1K, стандарт: ISO-14443A
Объем памяти: 1 Кбайт
Размер: 85×54мм (в соответствии с ГОСТ Р ИСО/МЭК 7810-2015 Карты идентификационные. Физические характеристики)
Тонкая карта, под печать на принтере.
Рабочая частота: 13,56 MHz
Материал: пластик PVC
Цвет: белый
Толщина: 0.76 – 0,82 мм
Длина серийного номера чипа (UID): 4 байта или 7 байт.
Криптография: есть, CRYPTO1 (взломана)
Защита от копирования: нет
Спецификация

Бесконтактная пластиковая карта MIFARE Classic 4K, стандарт: ISO-14443A
Объем памяти: 4 Кбайта
Размер: 85*54мм (в соответствии с ГОСТ Р ИСО/МЭК 7810-2015 Карты идентификационные. Физические характеристики)
Тонкая карта, под печать на принтере.
Рабочая частота: 13,56 MHz
Материал: пластик PVC
Цвет: белый
Толщина: 0.76 – 0,82 мм
Длина серийного номера чипа (UID): 4 байта или 7 байт.
Криптография: есть, CRYPTO1 (взломана)
Защита от копирования: нет
Спецификация

Бесконтактная пластиковая карта MIFARE Plus SE 1K, стандарт: ISO-14443A
Объем памяти: 1 Кбайт
Размер: 85×54мм (в соответствии с ГОСТ Р ИСО/МЭК 7810-2015 Карты идентификационные. Физические характеристики)
Тонкая карта, под печать на принтере.
Рабочая частота: 13,56 MHz
Материал: пластик PVC
Цвет: белый
Толщина: 0.76 – 0,82 мм
Длина серийного номера чипа (UID): 4 байта или 7 байт.
Криптография: есть, AES
Защита от копирования: есть, высокая, но только при переводе чипа на уровень SL3 и активации крипто защиты AES.
Спецификация

Бесконтактная пластиковая карта MIFARE Plus X 2K / 4K, стандарт: ISO-14443A
Объем памяти: 2 Кбайта или 4 Кбайт
Размер: 85×54мм (в соответствии с ГОСТ Р ИСО/МЭК 7810-2015 Карты идентификационные. Физические характеристики)
Тонкая карта, под печать на принтере.
Рабочая частота: 13,56 MHz
Материал: пластик PVC
Цвет: белый
Толщина: 0.76 – 0,82 мм
Длина серийного номера чипа (UID): 4 байта или 7 байт.
Криптография: есть, AES
Защита от копирования: есть, высокая, но только при переводе чипа на уровень SL3 и активации крипто защиты AES.
Спецификация

Бесконтактная пластиковая карта MIFARE Plus EV1 2K / 4K, стандарт: ISO-14443A
Объем памяти: 2 Кбайта или 4 Кбайт
Размер: 85×54мм (в соответствии с ГОСТ Р ИСО/МЭК 7810-2015 Карты идентификационные. Физические характеристики)
Тонкая карта, под печать на принтере.
Рабочая частота: 13,56 MHz
Материал: пластик PVC
Цвет: белый
Толщина: 0.76 – 0,82 мм
Длина серийного номера чипа (UID): 4 байта или 7 байт.
Криптография: есть, AES
Защита от копирования: есть, высокая, но только при переводе чипа на уровень SL3 и активации крипто защиты AES.
Спецификация

Бесконтактная пластиковая карта MIFARE Plus EV2 2K / 4K,
стандарт: ISO/EIC 14443 A 1-4
ISO/EIC 7816
Объем памяти: 2 Кбайта или 4 Кбайт
Размер: 85×54мм (в соответствии с ГОСТ Р ИСО/МЭК 7810-2015 Карты идентификационные. Физические характеристики)
Тонкая карта, под печать на принтере.
Рабочая частота: 13,56 MHz
Материал: пластик PVC
Цвет: белый
Толщина: 0.76 – 0,82 мм
Длина серийного номера чипа (UID): 4 байта или 7 байт.
Криптография: есть, AES
Защита от копирования: есть, высокая, но только при переводе чипа на уровень SL3 и активации крипто защиты AES.
Спецификация
Сравнение MIFARE Plus X и MIFAE Plus EV2:

ПАМЯТЬ	MIFARE Plus EV2	MIFARE Plus X
Конфигурация памяти	Блочная / секторная структура	2 КБ /4 КБ
Объем памяти	Блочная / секторная структура	2 КБ /4 КБ
РЧ-ИНТЕРФЕЙС
ISO/IEC	ISO/IEC 14443 A 1-4 ISO/IEC 7816	ISO/IEC 14443 A 1-4 ISO/IEC 7816
UID/ONUID	7B UID или 4B ONUID	7B UID или 4B ONUID
Скорость передачи данных	До 848 Кбит/с, ISO/IEC 14443-4	До 848 Кбит/с, ISO/IEC 14443-4
БЕЗОПАСНОСТЬ
Алгоритм	128-битное AES- шифрование, безопасный обмена сообщениями, устаревшая система Crypto1	128-битное AES- шифрование, безопасный обмена сообщениями, устаревшая система Crypto1
Концепция уровня безопасности	По секторам или для всей карты	Только для карты
SL1SL3MixMode	Доступ уровня SL3 к секторам уровня SL1	-
MAC-идентификатор транзакций (TMAC)	Безопасная проверка внутренних транзакций	-
Таймер транзакций	Защита от man-in-the- middle атак	-
Сертификация Common Criteria	EAL5+ для аппаратного и программного обеспечения IC	EAL4+ для аппаратного и программного обеспечения IC

Бесконтактная пластиковая карта MIFARE DESFire EV1 2K / 4K / 8K, стандарт: ISO-14443A
Объем памяти: 2 Кбайта, 4 Кбайта или 8 Кбайт
Размер: 85×54мм (в соответствии с ГОСТ Р ИСО/МЭК 7810-2015 Карты идентификационные. Физические характеристики)
Тонкая карта, под печать на принтере.
Рабочая частота: 13,56 MHz
Материал: пластик PVC
Цвет: белый
Толщина: 0.76 – 0,82 мм
Длина серийного номера чипа (UID): 7 байт.
Криптография: есть, DES/2K3DES/3KDES/AES
Защита от копирования: есть, самая высокая, но только при работе с памятью чипа и активации крипто защиты.
Спецификация

Бесконтактная пластиковая карта MIFARE DESFire EV1 256B, стандарт: ISO-14443A
Объем памяти: 256 байт
Размер: 85×54мм (в соответствии с ГОСТ Р ИСО/МЭК 7810-2015 Карты идентификационные. Физические характеристики)
Тонкая карта, под печать на принтере.
Рабочая частота: 13,56 MHz
Материал: пластик PVC
Цвет: белый
Толщина: 0.76 – 0,82 мм
Длина серийного номера чипа (UID): 7 байт.
Криптография: есть, DES/2K3DES/3KDES/AES
Защита от копирования: есть, но только при работе с памятью чипа и активации крипто защиты.
Спецификация

Бесконтактная пластиковая карта MIFARE Ultralight C, стандарт: ISO-14443A
Объем памяти: 144 байт
Размер: 85×54мм (в соответствии с ГОСТ Р ИСО/МЭК 7810-2015 Карты идентификационные. Физические характеристики)
Тонкая карта, под печать на принтере.
Рабочая частота: 13,56 MHz
Материал: пластик PVC
Цвет: белый
Толщина: 0.76 – 0,82 мм
Длина серийного номера чипа (UID): 7 байт.
Криптография: есть, 3DES
Защита от копирования: есть, высокая, но только при работе с памятью чипа и активации крипто защиты.
Спецификация

Бесконтактная пластиковая карта MIFARE Ultralight EV1, стандарт: ISO-14443A
Объем памяти: 48/128 байт
Размер: 85×54мм (в соответствии с ГОСТ Р ИСО/МЭК 7810-2015 Карты идентификационные. Физические характеристики)
Тонкая карта, под печать на принтере.
Рабочая частота: 13,56 MHz
Материал: пластик PVC
Цвет: белый
Толщина: 0.76 – 0,82 мм
Длина серийного номера чипа (UID): 7 байт.
Криптография: нет
Защита от копирования: слабая, по паролю.
Спецификация

Чипы семейства MIFARE производятся компанией NXP Semiconductors Netherlands B.V.

Компания NCS изготавливает пластиковые карты семейства MIFARE как белые карты без печати, так и карты c печатью изображения.

Компания NCS изготавливает гибридные двухчиповые карты в разных сочетаниях чипов. Например,

• MIFARE 1K + Em Marine
• MIFARE DESfire + HID Prox
• MIFARE Plus + Indala

• MIFARE Plus + UHF

MIFARE® — это зарегистрированная торговая марка, принадлежащая голландской компании NXP Semiconductors.
Компания NXP выпускает следующие чипы (кристаллы, микросхемы):

• семейство чипов MIFARE Classic®;
• семейство чипов MIFARE Ultralight®;
• семейство чипов MIFARE Plus®;
• семейство чипов MIFARE® DESFire®.

Первыми на рынке появились чипы семейства MIFARE Classic®:

• MIFARE Classic (1K / 4K) (как с 4-байтным nUID, так и с 7-байтным UID)

В семейство MIFARE Ultralight® входят три вида чипов:

• MIFARE Ultralight C, MIFARE Ultralight EV1 и MIFARE Ultralight Nano

Семейство MIFARE® DESFire® состоит из двух групп чипов:

• MIFARE DESFire EV1, MIFARE DESFire EV2

В семейство MIFARE Plus® входят чипы MIFARE Plus S, MIFARE Plus X, MIFARE Plus SE 1K и самый новый чип MIFARE Plus EV1:

• MIFARE Plus (S2K / S4K; X2K / X4K) (как с 4-байтным nUID, так и с 7-байтным UID);
• MIFARE Plus SE 1K (как с 4-байтным nUID, так и с 7-байтным UID);
• MIFARE Plus EV1 2K / 4K (как с 4-байтным nUID, так и с 7-байтным UID).

Шифрование и крипто-графическая защита кристаллов MIFARE Classic®; оказались недостаточно сложными для взламывания. Поэтому появились подделки и клоны.
О слабости крипто-алгоритма CRYPTO1 было несколько публикаций в официальных изданиях. Данный факт побудил компанию NXP выпустить чипы MIFARE Plus, надежно защищенные от копирования.
Сама компания NXP не рекомендует использовать MIFARE Classic, а также MIFARE Plus на уровне SL1 в тех системах, где вопросы защиты имеют значение.
Посмотреть официальное заявление NXP по этому поводу.

Первыми в семействе MIFARE Plus появились чипы MIFARE Plus S 2K / 4К и MIFARE Plus X 2K / 4K.
Позднее появились новые чипы MIFARE Plus SE 1K и самый новый MIFARE Plus EV1 2K / 4K.

Чипы MIFARE Plus SE 1K ориентированы, в основном, на использование в системах доступа. Они отличаются самой низкой ценой в семействе MIFARE Plus® , а памяти объемом 1КВ для целей СКУД вполне достаточно.

Чипы MIFARE Plus EV1 обладают рядом дополнительных технических параметров, важных как для платежных систем, так и для систем контроля доступа.

Основные отличия MIFARE Plus EV1 от других чипов семейства MIFARE Plus®:

1. Опциональная версия чипа со входной емкостью 70 pF.
   Этот параметр, (70 pF), имеет большое значение для брелоков, браслетов, жетонов, где размер антенны ограничен небольшим корпусом изделия.

   Все другие чипы семейства MIFARE Plus® имеют входную емкость 17 pF.
   Чипы MIFARE Plus EV1 могут иметь входную емкость 17 pF или 70 pF.
   Значение этого параметра оговаривается заранее, при заказе, а именно 17 pF или 70 pF. В дальнейшем этот параметр изменить невозможно.
   Чипы MIFARE Plus EV1 с входной емкостью 70 pF используются для малых форм-факторов, таких как брелоки, браслеты, жетоны и т.п.
   При работе в рамках RFID проектов карты, брелоки браслеты MIFARE являются пассивными элементам, они получают энергию от считывателя. На уровне безопасности SL1 (уровень MIFARE Classic) этой энергии требуется немного. На уровне безопасности SL3, когда задействуется шифрование AES, этой энергии требуется значительно больше. При входной емкости 17 pF этой энергии недостаточно, и чип Mifare Plus, переведенный на уровень SL3, перестает считываться. По этой причине и была введена опция входной емкости 70 pF, — для обеспечения устойчивого считывания на уровне SL3 при небольших размерах антенны.

2. Возможность посекторного перевода чипа MIFAE Plus EV1 на уровни безопасности SL1 — SL3.
   Это очень важное добавление к функциональным возможностям MIFARE Plus.
   Во всех других чипах семейства MIFARE Plus® предусмотрена возможность перевода на уровень SL3 (или SL1) всех секторов памяти. Т.е., все сектора будут находится либо на SL1, либо на SL3.
   В чипах MIFARE Plus EV1 можно часть секторов переводить на уровень SL1, а часть — на уровень SL3.
   Это очень важно для многих проектов. Например, для СКУД с разными производственными (офисными) корпусами. В одном корпусе установлены старые считыватели MIFARE Classic. А в новом корпусе планируется установка новых считывателей MIFARE Plus с шифрованием AES на уровне SL3. Для того, чтобы работники могли проходить во все корпуса по одной карте доступа, делается следующее:

   • один сектор карты доступа MIFARE Plus EV1 переводится на уровень SL1;
   • другой сектор карты доступа MIFARE Plus EV1 переводится на уровень SL3;
   • в оба сектора записывается один и тот же номер (чтобы работник одинаково идентифицировался на всех считывателях).

Параметр	MIFARE Plus X	MIFARE Plus EV1
Память	2 Kb, 4 Kb	2 Kb, 4 Kb
Входная емкость (pF)	17 pF	17 pF или 70 pF
Максимальный объем буфера по ISO/IEC 14443-4	64 Byte	256 Byte
Длина серийного номера по ISO/IEC 14443-3	7 B UID или 4 B ONUID	7 B UID или 4 B ONUID
Шифрование на уровне SL3	128-bit AES	128-bit AES
По-секторная защита	Не поддерживается	Поддерживается
SL1SL3 mix mode for secure backend connection into SL1 sectors	Не поддерживается	Поддерживается
Common Criteria certifications (HW & SW)	EAL 4+	EAL 5+ (targeted)
Transaction MAC on data and value blocks	Не поддерживается	Поддерживается
NXP ECC Originality Signature	Не поддерживается	Поддерживается
NXP AES Originality Authentication	Поддерживается	Поддерживается

Мы изготавливаем карты MIFARE на своем производстве. С любыми чипами MIFARE. Как белые карты, без печати, так и карты с печатью по макету заказчика.

Компания NCS — официальный партер NXP Semiconductors по MIFARE

Как следует из этой ссылки, — мы не только имеем статус изготовителя и поставщика карт и считывателей MIFARE, но также и статус технического консультанта по вопросам применения MIFARE.

Мы можем изготовить карты MIFARE со следующими дополнительными элементами:

• магнитная полоса (HiCo, LoCo);
• штрих-код, QR-код;
• тиснение фольгой элементов дизайна;
• полоса для подписи.

Мы можем нанести на карту MIFARE номер чипа (4-byte nUID, 7-byte UID) или порядковый номер методом лазерной гравировки или каплеструйной печатью.

Мы можем записать в QR-код номер чипа (UID), и нанести этот QR-код на карту MIFARE.

Мы изготавливаем двух-чиповые карты, в которых помимо чипа MIFARE может быть любой другой чип

Мы выполняем электронное кодирование MIFARE Classic, MIFARE Plus с помощью собственного программного обеспечения (запись данных в чип карты MIFARE Classic, MIFARE Plus, запись ключей, создание log-файлов и т.п.)

Бесконтактные смарт-карты состоят из чипа и антенны. В чипе имеется память, объемом 1024 байт, разделенных на 16 секторов (для MIFARE 1K). С чипом соединяется антенна, передающая энергию от считывателя в чип карты. Самая качественная антенна - это антенна из медной проволоки, имеющая четкую геометрическую форму, как показано ниже:

Бесконтактные карты не требуется вставлять в какой-либо считыватель. Вместо этого они срабатывают на приближение в зоне действия устройства считывания. Дальность считывания составляет до 10 см.

Мы используем офсетную печать и шелко - трафаретную печать в производстве бесконтактных смарт-карт, когда требуется изготовить карты с изображением.

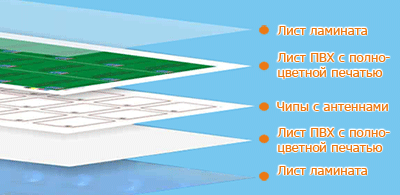

Отпечатанные листы лицевой и оборотной стороны карты ламинируются под высоким давлением и температурой вместе с чипами и антеннами.
После ламинирования вырубаются готовые бесконтактные смарт-карты MIFARE с изображением.

Классификация продутов MIFARE® от компании NXP
