Считыватели бесконтактных карт

1. Устройства записи-чтения бесконтактных карт серии UEM

Устройства записи-чтения серии UEM предназначены для чтения и записи карт с чипами MIFARE, I Code SLIX, а также NFC меток и карт.
Эти устройства работают под управлением программы на компьютере.
Подключение к компьютеру производится по интерфейсу USB, RS-232 или RS-485.

Со считывателем поставляется демо-программа, позволяющая:

• считывать и записывать карты MIFARE Classic 1K / 4K;
• считывать и записывать карты MIFARE Plus 2K / 4K, MIFARE Plus EV1 2K /4K;
• переводить карты MIFARE Plus 2K / 4K, MIFARE Plus EV1 2K /4K на уровень SL1, SL3;
• считывать и записывать карты MIFARE DESFire EV1 2K /4K / 8K;
• считывать и записывать карты I Code SLIX;
• считывать и записывать NFC-метки (NTAG-213, NTAG-215, NTAG-216).

Кроме демо-программы, поставляется SDK для разработки пользователем своего программного обеспечения.

Варианты исполнения считывателей представлены ниже.

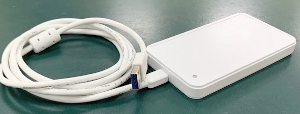

Считыватели серии UEM семейства 7.х

RFID считыватель UEM 7.X (Mifare / ICode / NFC)

Новый компактный дизайн.
Цвет корпуса белый или черный.
Новые считыватели семейства 7.х имеют только один вид интерфейса для подключения к компьютеру: Micro USB

Размер считывателя UEM 7.X в корпусе, мм: 114 × 62 × 12 (длина × ширина × высота).
Размер модуля UEM 7.X без корпуса, мм: 109 × 56 × 5 (длина × ширина × высота).
Цвет корпуса белый или черный.

Поддерживаемые типы карт:

• Mifare Classic, Mifare Classic EV1;
• Mifare Ultralight, Mifare Ultralight C, Mifare Ultralight EV1;
• Mifare Plus, Mifare Plus EV1;
• Mifare DESfire, Mifare DESfire EV2;
• SmartMX;
• ICode SLI, ICode SLIX, ICode SLIX2;
• NFC Forum Tag Types 2, 4.

• Расстояние считывания до 8 см.
• Интерфейс USB (разъем micro USB).
• Поддержка Win 2000/XP/CE/7/8/8.1/10, Linux, Android.
• Питание 5В (USB).
• AES128 защищенный канал связи с хостом.

Поддерживаемые протоколы:

• ISO14443A/B;
• ISO15693;
• NFC P2P Passive Initiator (ISO18092).

Считыватели серии UEM семейства 6.х

RFID считыватель UEM 6.X (Mifare / ICode / NFC) с поддержкой 4 SAM модулей типа AV2.

Базовое исполнение считывателя UEM 6.X

Исполнение со слотами для установки 4-х SAM-модулей

Исполнение c разъемом для выносной внешней антенны

Размер считывателя UEM 6.X в корпусе, мм: 100 × 65 × 25 (длина × ширина × высота)
Размер модуля UEM 6.X без корпуса, мм: 93 × 56 × 22 (длина × ширина × высота)

Поддержка 4 SAM модулей типа AV2, AV3, MIK51SC72D
Расстояние считывания: до 8 см.
Интерфейсы: USB / RS232 / RS485 / UART.
Поддержка Win 2000/XP/CE/7/8/8.1/10, Linux, Android.
Питание 5-30В (RS), 5В (USB).
AES128 защищенный канал связи с хостом.

Поддерживаемые типы карт:

• Mifare Classic (EV1);
• Mifare DESfire (EV2);
• SmartMX;
• Mifare Ultralight/Ultralight C;
• Mifare Plus (EV1);
• ICode SLI (SLIX);
• NFC Forum Tag Types 2.

Поддерживаемые протоколы:

• ISO14443A/B;
• ISO15693;
• NFC P2P Passive Initiator (ISO18092).

Программное обеспечение и документация.

2. Настольное устройство записи-чтения KC-MF-USB

Настольный считыватель KC-MF-USB поддерживает следующие режимы работы:

• только чтение (контрольный - регистрационный считыватель MF-Reader-USB);
• чтение-запись (MF-RW-USB).

Режим работы считывателя задаётся дип-переключателем с тыльной стороны корпуса.

Универсальный считыватель предназначен:

• для ввода кодов бесконтактных карт в компьютер по интерфейсу USB;
• для чтения и записи информации на бесконтактные карты, RFID метки.

В режиме «чтение-запись» устройство KC-MF-USB может выполнять следующие операции:

• запись данных в память MIFARE 1K;
• запись данных в память MIFARE Plus;
• перевод чипов MIFARE Plus на уровень SL1, SL3;
• запись криптографических ключей CRYPTO1, AES, DES, 3DES;
• запись данных в память MIFARE DESFire EV1.

В комплект поставки входит демо-программа, а также SDK для разработки собственного программного обеспечения.

Поддержка карт, меток:

• MIFARE Classic 1K/4K;
• MIFARE Ultralight, MIFARE Ultralight C;
• MIFARE DESFire EV1 2K / 4K / 8K;
• MIFARE SmartMX;
• MIFARE Plus X / SE / EV1;
• ICODE SLI / ICODE SLX / ICODE SLX2.

Основные технические характеристики:

3. Считыватель ACR122U NFC

Считыватель ACR122U NFC — это устройство записи-чтения бесконтактных карт в частотном диапазоне 13,56МГц, а именно карт MIFARE® и карт стандарта ISO 14443 A и B, а также для записи–чтения всех типов меток NFC.

Считыватель ACR122U — это настольное устройство, подключаемое к компьютеру по USB интерфейсу. Дальность чтения составляет до 5 см, в зависимости от типа бесконтактного чипа и антенны.

К считывателю ACR122U может дополнительно прилагаться подставка, позволяющая устанавливать считку под различными углами наклона для облегчения считывания карт или NFC меток.

• Интерфейс USB 2.0;
• Совместимость по CCID;
• Чтение бесконтактных карт:
  • Скорость обмена данными до 424 kbps;
  • Встроенная антенна с дальностью чтения до 50 мм (в зависимости от типа меток);
  • Поддержка карт стандарта ISO 14443 Type A и B, карт MIFARE, FeliCa, и 4-х типов меток NFC (ISO/IEC 18092);
  • Встроенный механизм анти-коллизии (только 1 чип обрабатывается в единицу времени);
• Интерфейс API (Application Programming Interface):
  • Поддержка PC/SC;
  • Поддержка CT-API;
• Внешние индикаторы:
  • Программируемый двухцветный светодиод;
  • Программируемый зуммер;
• Поддержка Android™ OS версии 3.1 и выше.

Технические характеристики:

4. Переносные (мобильные) терминалы

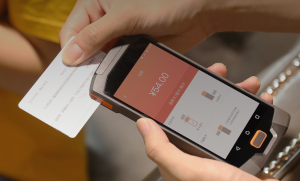

P2Lite — мобильный терминал для записи-чтения бесконтактных карт

Переносной терминал P2Lite может применяться:

• в СКУД для организации удаленного контроля доступа;
• на парковках и для контроля въезда транспорта на территорию предприятия;
• в парках развлечений и отдыха;
• на стадионах;
• для оплаты (на транспорте и т.п.).

Технические характеристики

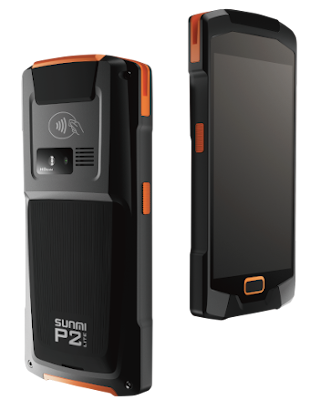

Терминал P2Lite имеет мощный аккумулятор, обеспечивающий работу устройства в течение всей смены.
Аккумулятор съемный.
Для зарядки аккумулятора имеется док-станция.

Корпус терминала покрыт защитной оболочной, сформированной по технологии двухструйного литья под давлением, предохраняющей устройство от повреждений в результате неожиданного падения.
Терминал P2Lite прошел тест на падение с высоты 1 метра в лаборатории SUNMI.

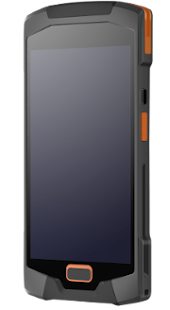

Компактный дизайн.
Самое тонкое место в корпусе 17.25 мм.
Терминал P2Lite легко помещается в карман, может использоваться в любом месте и в любое время.

Опционально может встраиваться сканер 1D.
Специализированный сканер одномерных кодов оснащен функцией распознавания кода товара. Как в торговых центрах, так и в минимаркетах сотрудники могут получить информацию о товаре, отсканировав код, и одним нажатием кнопки принять заказ клиента, оплата осуществляется на месте, а клиент остается доволен высокой скоростью обслуживания.

В комплект поставки входит SDK для разработки пользователем своего программного обеспечения.

5. Устройства, снятые с производства

5.1. MF-UID reader

Данное устройство автоматически считывает серийный номер чипа.

Стандарты	MIFARE (ISO14443A), I Code SLI (ISO15693)
Интерфейс	Wiegand-26, 34, 37, 40, 42, 56
Индикация	Двухцветный светодиод, зуммер
Питание	8 ... 15В
Размер, мм	78 × 40 × 16
Рабочая температура	-25 ... +50°С

5.2. MF-Sec reader

Данный считыватель автоматически считывает данные из определенного блока памяти MIFARE.

Стандарт	MIFARE® 1K, MIFARE® 4K, MIFARE® ID
Интерфейс	Wiegand-26, 34, 37, 40, 42, 56
Индикация	Двухцветный светодиод, зуммер
Питание	8 ... 15В
Размер, мм	78 × 40 × 16
Рабочая температура	-25 ... +50°С

5.3. Контрольный MF-Reader USB

Данный контрольный считыватель подключается по USB к компьютер или серверу и автоматически считывает данные из определенного блока памяти MIFARE.

Стандарт	MIFARE 1K, MIFARE 4K, MIFARE ID
Интерфейс	USB
Индикация	Двухцветный светодиод, зуммер
Питание	Через USB
Размер, мм	90 × 50 × 17
Рабочая температура	-25 ... +50°С

5.4. MF-RS reader

Данное устройство автоматически считывает серийный номер чипа.

Стандарты	MIFARE (ISO14443A), I Code SLI (ISO15693)
Интерфейс	RS232, USB
Индикация	Двухцветный светодиод, зуммер
Питание	через адаптер 220В
Размер, мм	90 × 50 × 17
Рабочая температура	-25 ... +50°С

Устройство для чтения уникального серийного номера (UID) бесконтактных карт MIFARE и I Code.

Форматы считывателя:

• MIFARE Ultralight®
• MIFARE® 1K
• MIFARE® 4K
• MIFARE® DESFire®
• ICODE SL1 (ICODE1)
• ICODE SLI

5.5. SL-040

Данное устройство автоматически считывает серийный номер чипа, либо данные из определенного блока памяти MIFARE. Чтение данных из блока по ключам пользователя.

Стандарт	MIFARE
Интерфейс	USB
Индикация	Двухцветный светодиод, зуммер
Размер, мм	65 × 46 × 7
Рабочая температура	-10 ... +50°С
