NFC-метки, тэги NTAG213, NTAG215, NTAG216

1. Обзор

Бесконтактные чипы NTAG213, NTAG215 и NTAG216 были разработаны компанией NXP® Semiconductors и позиционировались как эталонные NFC-чипы для массового применения в маркетинге, торговле, различных мобильных сервисах и т.п.

Чипы NTAG213, NTAG215 и NTAG216 (сокращенно обозначаемые NTAG21x) соответствуют стандартами NFC Forum Type 2 Tag и ISO/IEC14443 Type A.

Метки с этими чипами предназначаются для использования в NFC-приложениях: — в смарт-постерах и смарт-маркетинговых материалах, для идентификации товаров и объектов, в СоЛоМо приложениях и онлайн сервисах. (SoLoMo — social, local, mobile — мобильный формат коммуникаций, позволяющий общаться «в нужное время в нужном месте», то есть коммуникации с помощью современных мобильных и гео-локационных сервисов.)

Благодаря малому форм-фактору, чипы NTAG21x легко могут быть встроены в метки небольшого размера для нанесения на печатные материалы, различные объекты, мобильные устройства и т.п.

NFC-метки NTAG21x легко считываются на небольшом расстоянии. При поднесении смартфона информация с метки NTAG21x автоматически считывается и появляется на экране смартфона.

Анти-коллизия
Анти-коллизия — это возможность обработки информации в ситуации, когда в зоне считывания одновременно находится не одна, а несколько NFC-меток. Функция анти-коллизии позволяет работать с каждой NFC-меткой индивидуально, обеспечивая корректную работу с данной меткой, исключая помехи от других NFC-меток в зоне считывания.

2. Технические параметры NFC-меток NTAG213, NTAG215, NTAG216

	NTAG213	NTAG215	NTAG216
Память EEPROM, byte	180	540	924
Память User, byte	144	504	888
UID, byte	7	7	7
Частота, MHz	13,56	13,56	13,56
Скорость передачи данных, kbit/s	106	106	106
Число циклов перезаписи	100 000	100 000	100 000

Память NTAG21x имеет постраничную структуру. Пользователю доступно 26 (NTAG213), 126 (NTAG215) или 222 (NTAG216) страницы для записи-чтения. Размер одной страницы 4 байта.

Доступ к каждой странице памяти может быть закрыт ключом пользователя, обеспечивая защиту от перезаписи информации (read-only locking function).

2.1. Типичные сферы применения NFC-меток NTAG213, NTAG215, NTAG216

NTAG213	NTAG215	NTAG216
Маркетинг и реклама Выставки, парки отдыха Bluetooth-соединение Идентификация Информация о товаре	Выставки, парки отдыха Идентификация URL отслеживания	Электронные визитки Идентификация

3. Форм-факторы NFC-меток NTAG213, NTAG215, NTAG216

3.1. Бумажная наклейка

Наиболее популярная форма изготовления NFC-меток c чипами NTAG21x — это бумажная наклейка:

Бумажная NFC-метка может наклеиваться практически на любую поверхность, в том числе на металлические предметы. Более подробная информация о бумажных NFC-метках ...

3.2. NFC-постеры

В отличие от наклеек, NFC-постер представляет собой готовый плакат, афишу т.п. В определенном месте такого плаката наносится значок NFC, обозначающий то место, куда следует поднести смартфон. При поднесении на смартфоне разворачивается информация, считанная с метки NTAG21x.

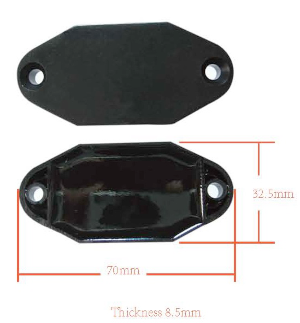

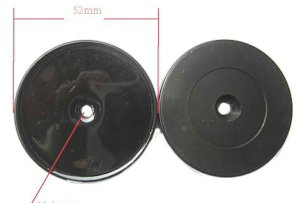

3.3. Пластиковый NFC-жетон

Пластиковые NFC-жетоны могут изготавливаться из пластика PVC и из пластика ABS.

Пластиковые жетоны могут наклеиваться или закрепляться на предмете с помощью шурупов.

Более подробная информация:

3.4. NFC-наклейки Epoxy

Наклейки Epoxy имеют многослойную структуру. Внутри находится лист пластика PVC с имплантированным чипом NTAG21x. На лист PVC может быть нанесено изображение по макету заказчика. Сверху наносится слой прозрачного пластика типа Epoxy для придание метке объема. Снизу — липкий слой для закрепления метки.
