CN560X — считыватель для СКУД

с поддержкой MIFARE Plus, DESFire, NFC

Созданный как ответ на самые высокие требования по организации физического доступа, инновационный, работающий с большинством смарт-карт на частоте 13,56МГц, такими как DESFire EV1, MIFARE Plus, Felica, обеспечивающий высокую защищенность через криптографию, поддерживающий NFC и доступ по мобильным смартфонам, считыватель CN560X обладает высоким быстродействием и малым энергопотреблением, имеет мультиформатный выходной интерфейс — RS232/485, TCP/IP, Wiegand, C&D & ABA, обеспечивающий совместимость с большинством современных контроллеров СКУД.

Модификации считывателя CN560X

	CN5600B	CN5610B	CN5620B	CN5630B	CN5640B	CN5650B
MIFARE	+	+	+	+	+	+
MIFARE Plus		+		+		+
DESFire EV1			+	+		+
NFC					+	+
Felica					+	+

Внешний вид считывателя CN560X

Характеристики

• Поддержка RFID смарт-карт: ISO14443A, MIFARE, MIFARE Plus, DESFire EV1, Felica
• Поддержка ISO/IEC18092 NFC и режима Peer-to-Peer
• Поддержка высокой скорости в рамках ISO14443 до 848 кб/с
• Встроенный датчик попытки взлома корпуса считывателя
• Встроенный TCP/IP интерфейс и релейный выход
• Поддержка DHCP и назначения адреса Static IP
• Поддержка он-лайн обновления TCP/IP через Web страницу для упрощения обновления прошивки
• Функция восстановления заводских настроек
• Возможность установки на металлические поверхности
• Встроенный SAM (Secure Access Module) модуль (дополнительная опция)

Области применения

• Системы контроля доступа
• Учет рабочего времени
• Персональная идентификация
• Электронные платежи
• Общественный транспорт
• Системы лояльности

Технические характеристики

Рабочая частота	13,56 МГц
ISO18092	ISO18092 NFC peer to peer
Стандарты RFID	ISO14443A 4(части 1-4), MIFARE, MIFARE Plus, DESFire EV1, Felica
RFID карты	Ultralight, MIFARE 1K/4K, MIFARE Plus, DESFire EV1, Sony Felica, ISO14443B по запросу
Питание	9V DC (9-24V), <150mA
Интерфейсы	- RS232, Wiegand (26, 34, 42, 50, 58) / Clock & Data 8, 10 / ABA1,2 - RS485, Wiegand (26, 34, 42, 50, 58) / Clock & Data 8, 10 / ABA1,2 - TCP/IP, Wiegand (26, 34, 42, 50, 58) / Clock & Data 8, 10 / ABA1,2
Выходные форматы при чтении карт	Wiegand 26, 34, 42, 50, 58 / Clock & Data 8, 10 (3 byte, 5byte, HEX,ASCII) / ABA1,2
Выходные форматы по вводу с клавиатуры	4bit, 8bit, wiegand 26
Клавиатура	Клавиатура 3*4 с подсветкой
Индикаторы	Двухцветный светодиод, зуммер
Дальность считывания	50 – 100 мм (зависит от транспондера)
Дальность записи	50 -70 мм (зависит от транспондера)
Рабочая температура	-20 ~ +60°С
Температура хранения	-20 ~ +60°С
Материал корпуса	Пластик ABS
Класс защиты	IP65

Программа конфигуратор

Поставляется специальная программа конфигуратор, которая позволяет установить адрес считывателя, скорость обмена, формат выходного интерфейса, номер блока, считываемого с карты MIFARE, и другие параметры при работе с MIFARE Plus, DESFire EV1, Felica и метками NFC. Программа конфигуратор может также настроить работу светодиодов и зуммера, а также вернуть начальные заводские установки.

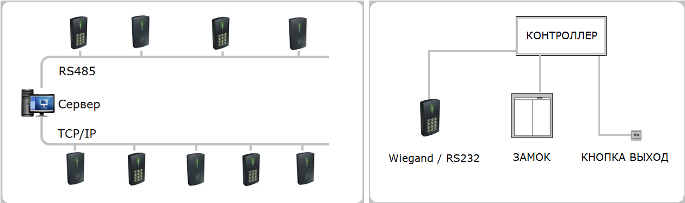

Конфигурация СКУД
