БЕСКОНТАКТНЫЕ СМАРТ-КАРТЫ MIFARE®

Общая информация :: Образцы

MIFARE® — это зарегистрированная торговая марка, принадлежащая голландской компании NXP Semiconductors.
Компания NXP выпускает следующие чипы (кристаллы, микросхемы):

Первыми на рынке появились чипы семейства MIFARE Classic®:

В семейство MIFARE Ultralight® входят три вида чипов:

Семейство MIFARE® DESFire® состоит из двух групп чипов:

В семейство MIFARE Plus® входят чипы MIFARE Plus S, MIFARE Plus X, MIFARE Plus SE 1K и самый новый чип MIFARE Plus EV1:

* * * * *

Шифрование и крипто-графическая защита кристаллов MIFARE Classic®; оказались недостаточно сложными для взламывания. Поэтому появились подделки и клоны.
О слабости крипто-алгоритма CRYPTO1 было несколько публикаций в официальных изданиях. Данный факт побудил компанию NXP выпустить чипы MIFARE Plus, надежно защищенные от копирования.
Сама компания NXP не рекомендует использовать MIFARE Classic, а также MIFARE Plus на уровне SL1 в тех системах, где вопросы защиты имеют значение.
Посмотреть официальное заявление NXP по этому поводу.

Первыми в семействе MIFARE Plus появились чипы MIFARE Plus S 2K / 4К и MIFARE Plus X 2K / 4K.
Позднее появились новые чипы MIFARE Plus SE 1K и самый новый MIFARE Plus EV1 2K / 4K.

Чипы MIFARE Plus SE 1K ориентированы, в основном, на использование в системах доступа. Они отличаются самой низкой ценой в семействе MIFARE Plus® , а памяти объемом 1КВ для целей СКУД вполне достаточно.

Чипы MIFARE Plus EV1 обладают рядом дополнительных технических параметров, важных как для платежных систем, так и для систем контроля доступа.

Основные отличия MIFARE Plus EV1 от других чипов семейства MIFARE Plus®:

  1. Опциональная версия чипа со входной емкостью 70 pF.
    Этот параметр, (70 pF), имеет большое значение для брелоков, браслетов, жетонов, где размер антенны ограничен небольшим корпусом изделия.

    Все другие чипы семейства MIFARE Plus® имеют входную емкость 17 pF.
    Чипы MIFARE Plus EV1 могут иметь входную емкость 17 pF или 70 pF.
    Значение этого параметра оговаривается заранее, при заказе, а именно 17 pF или 70 pF. В дальнейшем этот параметр изменить невозможно.
    Чипы MIFARE Plus EV1 с входной емкостью 70 pF используются для малых форм-факторов, таких как брелоки, браслеты, жетоны и т.п.
    При работе в рамках RFID проектов карты, брелоки браслеты MIFARE являются пассивными элементам, они получают энергию от считывателя. На уровне безопасности SL1 (уровень MIFARE Classic) этой энергии требуется немного. На уровне безопасности SL3, когда задействуется шифрование AES, этой энергии требуется значительно больше. При входной емкости 17 pF этой энергии недостаточно, и чип Mifare Plus, переведенный на уровень SL3, перестает считываться. По этой причине и была введена опция входной емкости 70 pF, — для обеспечения устойчивого считывания на уровне SL3 при небольших размерах антенны.

  2. Возможность посекторного перевода чипа MIFAE Plus EV1 на уровни безопасности SL1 — SL3.
    Это очень важное добавление к функциональным возможностям MIFARE Plus.
    Во всех других чипах семейства MIFARE Plus® предусмотрена возможность перевода на уровень SL3 (или SL1) всех секторов памяти. Т.е., все сектора будут находится либо на SL1, либо на SL3.
    В чипах MIFARE Plus EV1 можно часть секторов переводить на уровень SL1, а часть — на уровень SL3.
    Это очень важно для многих проектов. Например, для СКУД с разными производственными (офисными) корпусами. В одном корпусе установлены старые считыватели MIFARE Classic. А в новом корпусе планируется установка новых считывателей MIFARE Plus с шифрованием AES на уровне SL3. Для того, чтобы работники могли проходить во все корпуса по одной карте доступа, делается следующее:

    • один сектор карты доступа MIFARE Plus EV1 переводится на уровень SL1;
    • другой сектор карты доступа MIFARE Plus EV1 переводится на уровень SL3;
    • в оба сектора записывается один и тот же номер (чтобы работник одинаково идентифицировался на всех считывателях).

Параметр MIFARE Plus X MIFARE Plus EV1
Память 2 Kb, 4 Kb 2 Kb, 4 Kb
Входная емкость (pF) 17 pF 17 pF или 70 pF
Максимальный объем буфера по ISO/IEC 14443-4 64 Byte 256 Byte
Длина серийного номера по ISO/IEC 14443-3 7 B UID или 4 B ONUID 7 B UID или 4 B ONUID
Шифрование на уровне SL3 128-bit AES 128-bit AES
По-секторная защита Не поддерживается Поддерживается
SL1SL3 mix mode for secure backend connection into SL1 sectors Не поддерживается Поддерживается
Common Criteria certifications (HW & SW) EAL 4+ EAL 5+ (targeted)
Transaction MAC on data and value blocks Не поддерживается Поддерживается
NXP ECC Originality Signature Не поддерживается Поддерживается
NXP AES Originality Authentication Поддерживается Поддерживается
* * * * *

Мы изготавливаем карты MIFARE на своем производстве. С любыми чипами MIFARE. Как белые карты, без печати, так и карты с печатью по макету заказчика.

Компания NCS — официальный партер NXP Semiconductors по MIFARE

Как следует из этой ссылки, — мы не только имеем статус изготовителя и поставщика карт и считывателей MIFARE, но также и статус технического консультанта по вопросам применения MIFARE.

Мы можем изготовить карты MIFARE со следующими дополнительными элементами:

Мы можем нанести на карту MIFARE номер чипа (4-byte nUID, 7-byte UID) или порядковый номер методом лазерной гравировки или каплеструйной печатью.

Мы можем записать в QR-код номер чипа (UID), и нанести этот QR-код на карту MIFARE.

Мы изготавливаем двух-чиповые карты, в которых помимо чипа MIFARE может быть любой другой чип

Мы выполняем электронное кодирование MIFARE Classic, MIFARE Plus с помощью собственного программного обеспечения (запись данных в чип карты MIFARE Classic, MIFARE Plus, запись ключей, создание log-файлов и т.п.)

* * * * *

Бесконтактные смарт-карты состоят из чипа и антенны. В чипе имеется память, объемом 1024 байт, разделенных на 16 секторов (для MIFARE 1K). С чипом соединяется антенна, передающая энергию от считывателя в чип карты. Самая качественная антенна - это антенна из медной проволоки, имеющая четкую геометрическую форму, как показано ниже:

Бесконтактные карты не требуется вставлять в какой-либо считыватель. Вместо этого они срабатывают на приближение в зоне действия устройства считывания. Дальность считывания составляет до 10 см.

Мы используем офсетную печать и шелко - трафаретную печать в производстве бесконтактных смарт-карт, когда требуется изготовить карты с изображением.

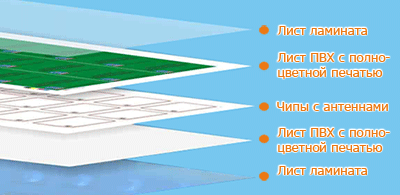

Отпечатанные листы лицевой и оборотной стороны карты ламинируются под высоким давлением и температурой вместе с чипами и антеннами.
После ламинирования вырубаются готовые бесконтактные смарт-карты MIFARE с изображением.


Классификация продутов MIFARE® от компании NXP


ТИП КАРТЫ MIFARE Ultralight MIFARE Ultralight C MIFARE Classic MIFARE DESFire EV1 2k MIFARE DESFire EV1 4k MIFARE DESFire EV1 8k MIFARE Plus S 2k MIFARE Plus S 4k MIFARE Plus X 2k MIFARE Plus X 4k
MF0 IC U1x MF0 IC V2x MF1 IC S50 MF1 IC S70 MF3 IC D21 MF3 IC D41 MF3 IC D81 MF1 SPLUS60 MF1 SPLUS80 MF1 PLUS60 MF1 PLUS80
Параметры
Рабочая частота [МГц] 13,56 13,56 13,56 13,56 13,56 13,56 13,56 13,56 13,56 13,56 13,56
Дистанция 100 мм 100 мм 100 мм 100 мм 100 мм 100 мм 100 мм 100 мм 100 мм 100 мм 100 мм
Антиколлизия да да да да да да да да да да да
Скорость обмена ISO 14443A [Кбод] 106 106 106 106 106-424 106-424 106-424 106-848 106-848 106-848 106-848
Криптоалгоритм - Triple-DES MIFARE Classic MIFARE Classic Triple-DES Triple-DES Triple-DES MIFARE Classic/AES MIFARE Classic/AES MIFARE Classic/AES MIFARE Classic/AES
Длина серийного номера [Байт] 7 7 4 4 7 7 7 7 7 7 7
Микропроцессор - - - - 80C51 80C51 80C51 - - - -
Память
EEPROM [Байт] 64 148 1024 4096 2048 4096 8192 2048 4096 2048 4096
Циклов перезаписи 10 000 10 000 100 000 100 000 500 000 500 000 500 000 200 000 200 000 200 000 200 000
Организация 16 стр./4 байт 36 стр./4 байт 16 сект./64 байт 32 сект./64 байт,
8 сект./256 байт
определяется программно определяется программно определяется программно 32 сект./4 бл. 32 сект./4 бл.
8 сект./16 бл.
32 сект./4 бл. 32 сект./4 бл.
8 сект./16 бл.
Стандарты
ISO 14443A (бесконтактный) Уровни 1-3 Уровни 1-3 Уровни 1-3 Уровни 1-3 Уровни 1-4 Уровни 1-4 Уровни 1-4 Уровни 1,3 Уровни 1,3 Уровни 1,2,3 Уровни 1,2,3
MIFARE, MIFARE Classic, MIFARE Plus, MIFARE Ultralight, MIFARE DESFire являются товарными знаками компании NXP B.V.
